一、设备简介
1、设备概述：
本设备主要为针对光学凹凸镜片的外径、倒角、及端面研磨， 并可加工异形镜片所设计的双工位立式研磨加工机，机台所占体积小，产品定位具自动寻心之功能，操作简易，产品加工定位精度良好，为镜片加工之最佳设备。
2、设备特点：
●双工位高速磨削加工，1 台设备的占地，2 台单工位设备产能。
●砂轮主轴均采用 0.3um 旋转精度的气静压同步直驱主轴，和机械轴相比，无磨损、精度高、震动小，旋转精度提高 5 倍以上，精度寿命大于 10 年。
●工件轴采用伺服电机同步驱动上下主轴，转速范围:1~3000rpm，精度高、振动小。
●蓝宝石透镜超声波辅助磨削功能（选配）。
●夹具在线修整，直径、厚度在线测量。
●AI 智能网络自动控制系统。
二、AI 智能网络控制系统简介
1、运行监控功能 : 显示运行状态（自动运行、警报、停止）。
2、数据显示功能: 模式（自动运行模式、手动模式）、轴坐标、产品编号、产品名称、托盘编号、 托盘名称（原材料、成品） 、砂轮/夹具轴转速、夹持压力、生产数量、厚度测量±NG 数量、操作时间、循环时间。
3、邮件通知功能: 警报发生/解除的信息最多可以通知到 N 个邮件，也可以通知到智能手机。
4、运行图表显示、警报履历功能:显示运行状态、报警发生时间、报警消息历史记录 。
5、质控数据显示功能:每次加工的产品名称、加工日期、外径尺寸、上下倒角修正量、厚度测量标准差结果 。
6、设备修正量变更功能 : 可设定外径、上下倒角修正量。
7、AI 人工智能自学习与控制功能。
三、设备规格

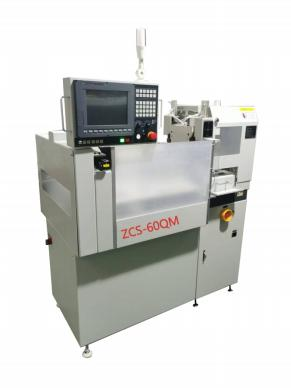

型 号 | ZCS-60QM |
外型尺寸(mm) | 长 1380 宽 880 高 1880 |
机器重量（kg） | 800Kg |
空压源 | 0.6Mpa(6kg/c㎡) |
使用电源 | 三相 380V，50Hz |
控制轴数 | 12 轴 |
涂装颜色 | 乳白色 |
加工镜片尺寸 | |
外径 | φ2-φ60mm Max |
厚度 | Max 10 mm |
形状 | 凹、凸镜片 |
加工时间 | 视镜片研磨参数决定 |
工件上下轴 | |
加工转速 | 1.8～3000rpm（无级变速） |
寻心转速 | 1000 rpm Max. |
产品固定方式 | 下轴带有真空吸着 |
传动电机规格 | AC 伺服电机 200W |
移动方式 | 气缸作动 |
气缸规格 | φ25 mm |
调整行程 | 25~45mm |
磨轮轴 | |
磨轮转速 | 8000 rpm |
磨轮电机 | 永磁同步电机 380V、5kw、400Hz、6 级 |
磨轮规格 | 外径φ160 (φ 125 可选）／轴孔φ30H6 |
上下移动量 | 31mm |
左右移动量 | 70mm |
重复定位精度 | 1um |
平台式供料机构 | ||
机构组成 | X-Y ROBOT，取放及传送部，定位机构 | |
托盘规格 | 底板片：350×280mm×4 片, 工件托盘：350×280mm×4 片 | |
取置料功能最大取置料范围 | 550×550mm | |
取置料模式 | 同点取放／不同点取放 | |
取置料设定 |
矩阵型 | 取料：可设定 2 个料盘，每个料盘可根据 XY 轴之间距与数量任意设定（坐标输入或教导输入）； 置料：可设定 2 个料盘，每个料盘可设定根据 XY 轴之问距与数量任意设定毎个区块之原点（坐标输入或教导输入）。 |
| 总行程 | 600mm |
| 移动分辨率 | 0.01mm |
X 轴 | 重复精度 | ±0.02mm | |
产品置放精度 | ±0.1mm | ||
传动马达 | AC 伺服马达／100W | ||
Y 轴 | 总 行程 | 600mm | |
移动分辨率 | 0.01mm | ||
重复精度 | ±0.02mm | ||
产品置放精度 | ±0.1mm | ||
传动马达 | AC 伺服马达／100W | ||
Z 轴 | 驱动方式 | 气缸 | |
定位机构 | |||
可爽持镜片规格 | Φ60mm(Max.) | ||
定位精度 | ±0.25mm | ||

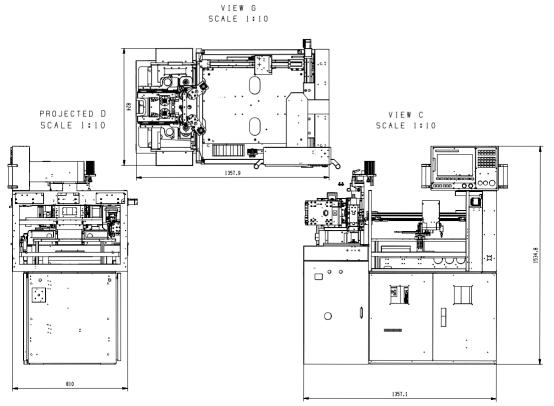

四、设备外形尺寸
五、使用安装要求
1、操作人员要求：本机床是高精度数控磨床，要求操作者具备数控磨床操作的基本技能，需经过乙方培训并掌握安全操作规程后方能使用。
2、安装及环境要求：
供电电压 380V 波动在±10%以内，工作温度要求安装在恒温间（22℃±1℃)内使用湿度小于 75%，安装要远离震源，有条件的可以做隔震沟，设备水平放置水平度小于0.02mm，用可调式垫铁调整水平即可。
3、压缩空气气源需要三级过滤，本机床带有精密三级过滤器，但供气气源需要经过干燥机处理，要求压力在 0.5-0.7MPa 范围,含水量小于 90%，含油量小于 90%，温度20-22℃,含杂质小于 0.01um。
4、主轴冷却水要求恒温，温度范围温度 20-22℃,流量 1-2L/min，压力 0.2-0.3MPa。
六、主要配置清单
序号 配置 数量 规格明细 品牌 厂家 1 数控系统 1 套 F1HC10E-K-P 新代 台湾 2 伺服电机 8 个 SGMXJ-01AUA6SC2*4/01AUA6SC2*2/ 02AUA6SC2*2 安川 日本 3 伺服驱动器 8 个 SGDXS-R09A40A8002*6/1R6A40A8002*2 安川 日本 4 行架控制器 2 套 F21-81RG-X-10-CHS/F31-FC-M3-PWR 新代 台湾 5 操作面板 1 套 NKS-SK6 新代 台湾 6 断路交流接触器等电器元件 1 批 380V/220V/24V 施耐德 法国 7 砂轮主轴变频驱动器 2 台 5.5KW*2 吉泰科 国产 8 气静压砂轮电主轴 1 只 5KW/6Nm/8000rpm 中国传顺 国产 9 导轨砂轮 X 轴 2 付 SSR15XW2UUC1+280LYP-II THK 日本 10 导轨砂轮 Z 轴/工件轴 4 付 SSR15XW2UUC1+200LYP-II THK 日本 11 滚珠丝杠砂轮 X 轴 2 个 BNK1402-3RRG0+166LC3 THK 日本 12 滚珠丝杠砂轮 Z 轴 2 个 BNK1402-3RRG0+161.50LC3 THK 日本 13 气缸 2 个 LMG-10-15/Z CDK 日本 14 气缸 1 个 MVC-10-15-B CDK 日本 15 调速阀 12 个 SC3WL-M5-4/6/K CDK 日本 16 真空发生器 5 个 VZK-LS-PW-B/AB CDK 日本 17 精密减压阀 2 个 RPE1000-8-7 CDK 日本 18 压力传感器 2 个 PPG-D-PNA-6BM1/KD CDK 日本
七、交付文件清单
1、设备精度检测表，2、设备操作保养使用说明书，3、设备电气控制系统图
4、设备数控系统使用说明书，5、随机配件装箱单，6、设备保养警示牌。
八、质量保证及服务
1、设备质量保证期 12 个月，从终验收结束开始起算。
2、 提供 24 小时服务热线，2 小时内服务响应以及不大于 48 小时的紧急备件送达。
3、超出设备保证期后，可以继续提供备品备件及辅件。
4、提供现场设备安装，及设备使用操作、维护、保养培训。
