超声波技术对车床磨床加工精度和效率的提升(主轴类)

超声波气静压(空气)电主轴

一、 超声波加工的技术特性

我们人类耳朵能够听到的声波频率为20-20000赫兹(Hz),因此,我们把高于20000赫兹(Hz)的声波称为“超声波”。超声波加工则是利用高频振动机构,在刀具对工件加工时提供一种超声波频率振动的一种加工工艺方法

超声波振动加工按照加工方式大致主要分为:振动车削、振动磨削、振动钻削、振动铣削、振动研磨、振动抛光、振动镗铰孔、振动刨削、振动滚挤等等。

超声波加工的主要优点如下:

1切削力小,是普通切削力的1/10-3/10,在相同的加工工艺条件下的产能效率相对提高;

2、加工精度提高,加工精度可以提高一个等级以上;

3、刀具使用寿命大幅度提高,耐用性增强3倍以上;

4、抑制毛刺产生,自激振动的抑制性能强,加工系统稳定性能提高;

5、能抑制刀具表面的附着物,不容易粘黏刀具,不容易产生积削瘤;

6、更适合薄壁件、细长孔(杆)等难加工材料的形态部件;

7、 粗糙度可大幅度降低,实现镜面加工;

8、超声波振动的空化作用可提高冷却效果,减少切削热量,避免产品加工表面的烧伤;

9、超声振动辅助加工为:不锈钢、钛合金、高温合金、硬质合金、镍基合金加工、玻璃、陶瓷、钻石、单晶硅硬脆黏材料的加工提供了一种新型的有效的加工技术。

二、超声波可加工的材料

通用材料:普通碳钢、钢耐热钢、钛合金、高温合金、不锈钢、恒弹性合金、冷硬铸铁;

●半导体业:单晶硅加工、过滤器具加工、陶瓷封装材料加工、高效散热材料

●光电面板:板材成型加工、手机壳加工、面板、 LED基板加工;

●机械零件:陶瓷轴承、刹车片、气缸套、贫油嘴、阀门领域;

●医药产业:喷雾器、骨钉、陶瓷牙、血液分析仪、静脉留滞针;

●航空产业:复合材料的加工、蜂槽板加工、钛合金加工、镍基合金加工、铝碳化硅加工;

●生活用品:手表、钻石、视频、特殊玻璃制品、塑料;

●更多应用:特殊玻璃、陶瓷、硬质合金加工、细孔加工、深孔加工、表面粗糙度提升、表面应力消除。

二、超声波气静压(空气)电主轴

常见的超声波电主轴有:超声波主轴、超声波电主轴、超声波高速电主轴、超声波高精度电主轴、超声波空气主轴、超声波空气电主轴、超声波高速空气电主轴,超声波高精度空气电主轴、超声波镜面研磨电主轴,超声波气静压主轴、超声波气静压电主轴、超声波高速气静压电主轴,超声波高精度气静压电主轴,超声波内圆磨头,超声波内圆电主轴、超声波内圆空气电主轴、超声波内圆气静压电主轴等。

本超声波气静压(空气)电主轴采用 “纳米碳纤维材料”制作的高刚性、大承载、低耗气量、自润滑永不磨损的高精密气静压(空气轴承)电主轴。其轴向和径向承载力高,耗气量低,自润滑功能,具有低碳绿色环保永不磨损的特点。

本超声波气静压(空气)电主轴结构简洁,没有传统超声波的超声电源、换能器、变幅杆等功能部件。控制方式简单,振动频率和增幅只需调节主轴进气压力即可实现变化。可对接万能刀具、夹具。由于装置是内置于主轴内部,可以像正常主轴一样安装使用任何一种刀具、夹具,进行车、磨、铣、钻、镗等加工。整个超声波振动的转轴处在气悬浮状态,没有任何机械接触,没有磨损,因此精度和寿命同等于气静压主轴。其具有高转速(可达8万转)、高精度、长寿命、低成本等优点。

●本超声波气静压(空气)电主轴内置超声波机构可以自动控制转换超声波工作状态,具有提高加工效率、提高表面光洁度、延长砂轮使用寿命、不易粘砂轮等的特性。

(一)超声波内圆砂轮气静压永磁同步电主轴

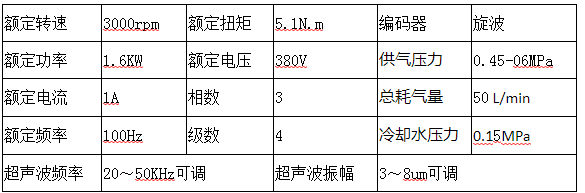

1主要技术指标

2、主要精度指标

、轴头径向跳动≤ 0.3um

②、轴头轴向跳动 ≤ 0.3um

、动平衡精度等级≤ G0.4

④、动态全速度范围内振动V ≤ 0.5mm/s

、噪声全速度范围内 ≤ 60 dB

、主轴外壳高温升 ≤ 30 ℃

具体技术参数详见本网站内产品介绍(http://www.lycsjx.com/supply/142.html

(二)超声波外圆砂轮气静压永磁同步电主轴

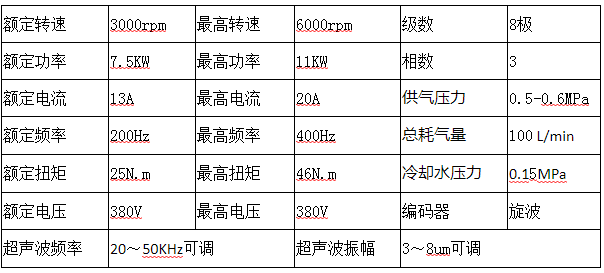

1、主要技术指标


2、 主要精度指标

、轴头径向跳动≤ 0.3um

、端面跳动 ≤ 0.3um

、动平衡精度等级≤ G0.4

、动态全速度范围内振动V ≤ 0.3mm/s

、噪声全速度范围内 ≤ 60 dB

、主轴外壳高温升 ≤ 30 ℃

具体技术参数详见本网站内产品介绍(http://www.lycsjx.com/supply/143.html

(三)超声波磨床用工件气静压永磁同步电主轴


1、主要技术指标


2主要精度指标

轴头径向跳动0.3um

、 轴头端面跳动 ≤ 0.3um

、 动平衡精度等级≤ G0.4

、 动态全速度范围内振动V ≤ 0.3mm/s

、 噪声全速度范围内 ≤ 50 dB

、 主轴外壳高温升 ≤ 25 ℃

具体技术参数详见本公司网站内产品介绍(http://www.lycsjx.com/supply/144.html)。

(四)超声波数控车用气静压永磁同步电主轴

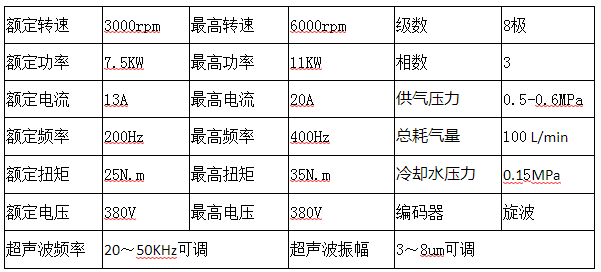

1、主要技术指标

2、 主要精度指标

、 轴头径向跳动≤ 0.3um

端面跳动0.3um

动平衡精度等级G0.4

动态全速度范围内振动V 0.3mm/s

噪声全速度范围内60 dB

主轴外壳高温升30 ℃

具体技术参数详见本网站内产品介绍(http://www.lycsjx.com/supply/148.html
